APT 以独特的集成设计结合了优化流体分配与一体化封装技术，成功地开发出可快速装配与弹性扩充之Xell®模块化燃料电池技术，大幅地提高产品应用范围， 同时有效地节省开发时间与降低生产成本。 APT目前已开发有多款金属分隔板产品已授权多家公司进行量产工作。

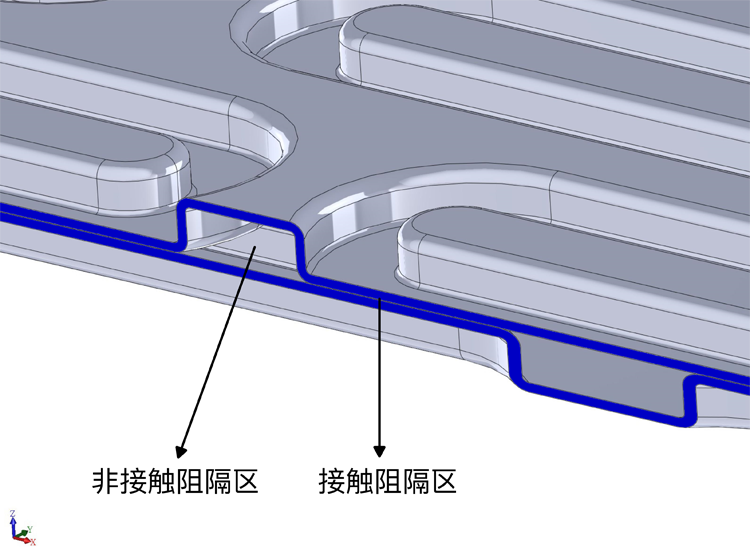

CAD/CAE/CFD分隔板流场设计
阴极与阳极分隔板间的对应关系
01
直线流道排列
02
直线流道交错排列
03
波型流道交错排列
04
波型流道与直线流道排列
已验证之可授权板型一
| 参数 | 规格 |
|---|---|
| 板材 | SS 316 |
| 双极板面积 | 312.7 cm² |
| 活性面积 | 183.7 cm² |
| 板材厚度 | 0.1 mm |
| 流道宽度 | 1.2 mm |
| 流道深度 | 0.5 mm |
| 流道截距 | 2.4 mm |
| 双极板总厚度 | 0.6 mm |
| 深宽比 | 42 % |
| 开孔率 | 48.7 % |
已验证之可授权板型二
| 参数 | 规格 |
|---|---|
| 双极板面积 | 140 cm² |
| 活性面积 | 90 cm² |
| 板材厚度 | 0.1 mm |
| 流道宽度 | 1 mm |
| 流道深度 | 0.5 mm |
| 流道截距 | 2.0mm |
| 双极板总厚度 | 0.65 mm |
| 深宽比 | 50 % |
| 开孔率 | 59 % |
微孔网设计验证
本公司金属电堆已成功地将微孔网纳入阴极流场设计。经由CFD理论模型计算与实验证实，微孔网确实可以有效强化电极排水功能。
电流密度计算结果
流体流速计算结果
